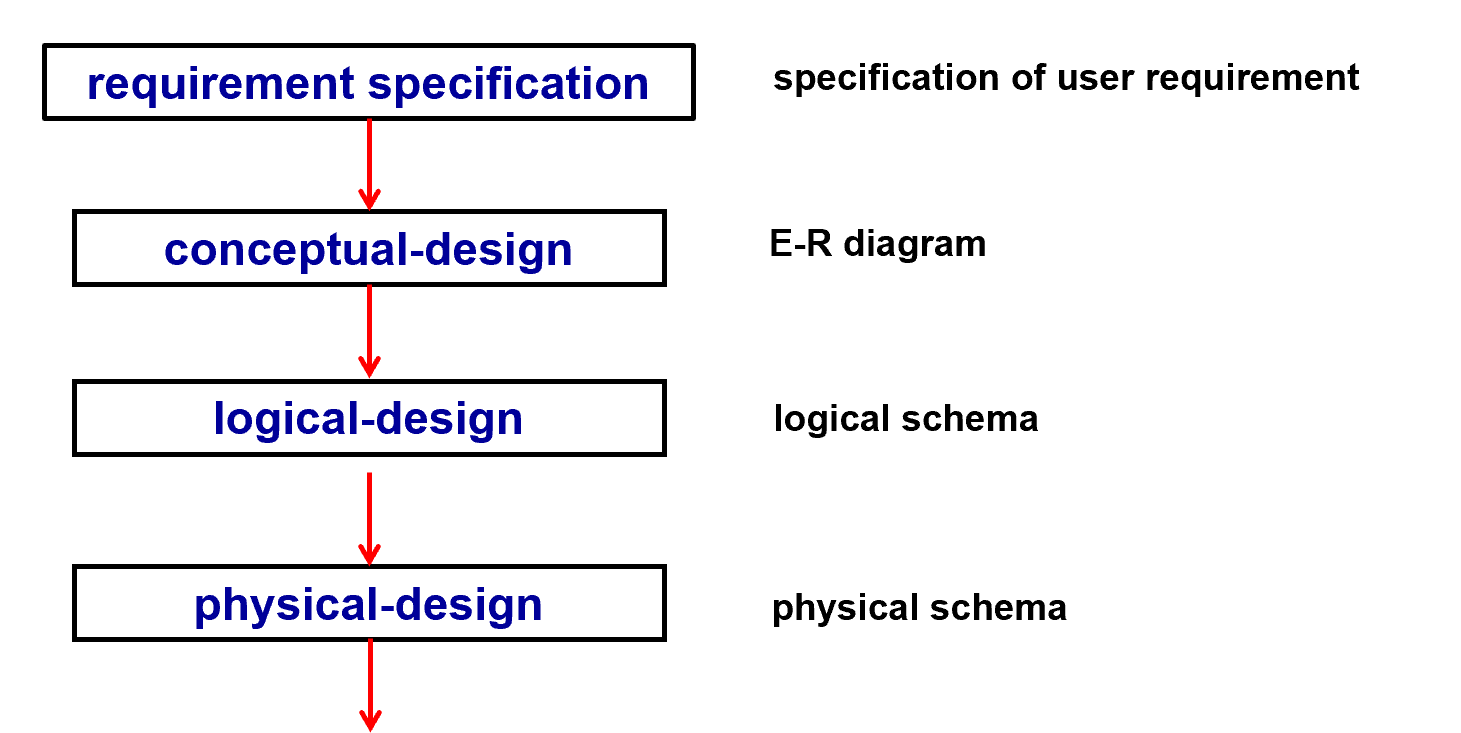

Entity-Relationship Model¶

约 1032 个字 6 行代码 9 张图片预计阅读时间 4 分钟

E-R Diagram Example¶

图例解读¶

一个方形框就是一个实体的集合(entity set)，下面列出其属性。
实体与实体之间有关系，一个菱形框表示关系(relationship)。

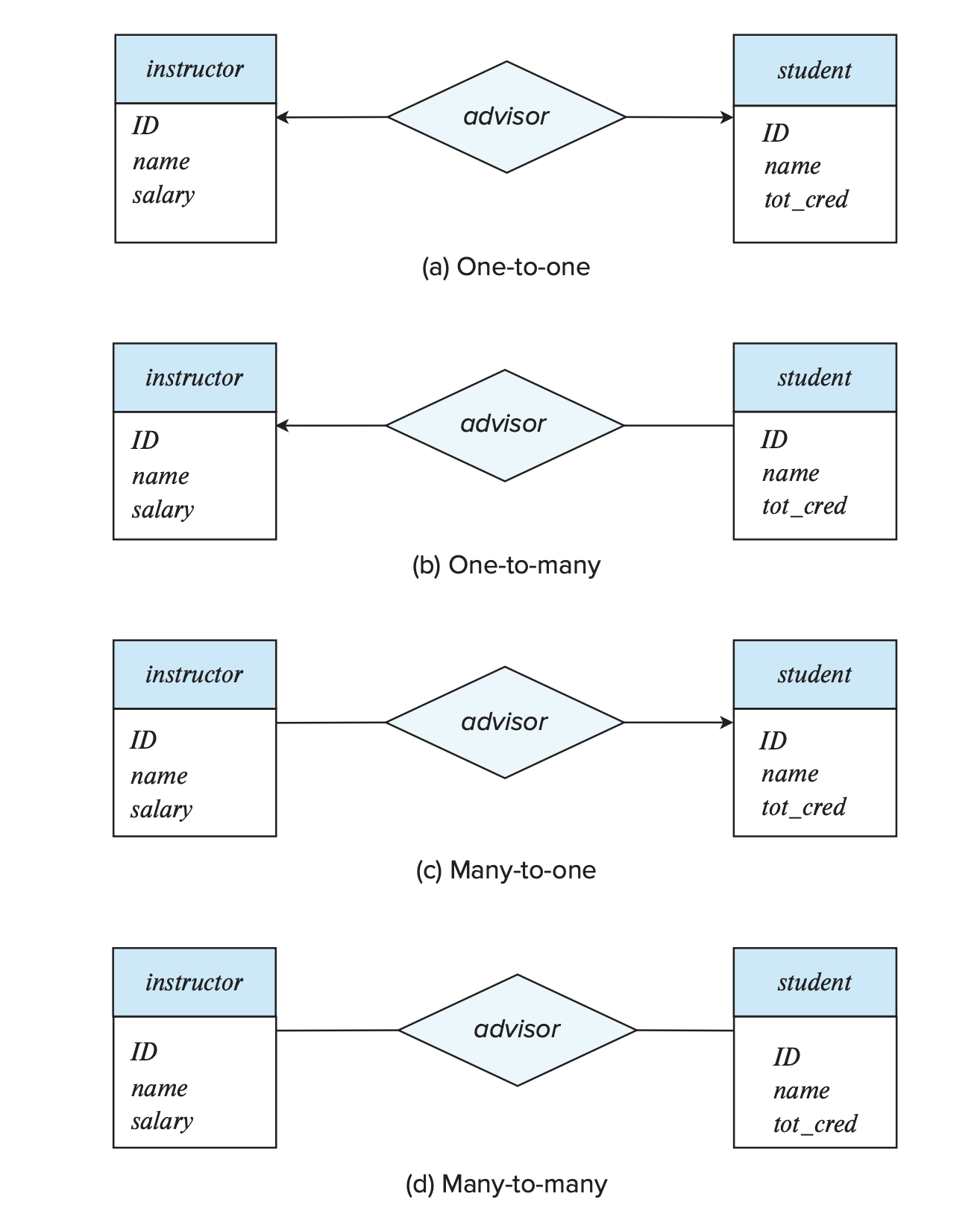

- 一对一是双箭头(\(\leftrightarrow\))，一对多/多对一为单箭头(\(\leftarrow,\rightarrow\))。箭头的来源是primary key
单横线与双横线：
- 双横线表示每个对象都必须参与关系，而单横线则表示对象可以不参与关系。如 inst_dept 中如果 department-inst_dep 为双横线，则表示每一个系都要有老师。
section 不足以唯一确定元组，称为弱实体，依赖于另一个实体（如 OOP、DB 都可以有同样年份学期的 1 班）。因为课程号 course_id 放在 section 会有冗余，因此没有这个属性，导致形成了一个弱实体。 sec_course 表示联系的是弱实体（双框），section 不能离开 course 存在。
relationship 上也可以带属性，如 takes 上的 grade.
关系双方可以是相同的实体集合，course 这里的 prereq 是多对多，表示一门课可以有多门预修课，一门课也可以是多门课的预修课。{} 里面是多个值，表示复合属性。这里表示 time_slot_id 实际上可以由这三个属性复合而成。

总结¶

ER图转换成Schema¶

“强实体集”（可以独立存在的实体，拥有自己的主键），那么在转换成关系模式时，它会变成一个表格 (schema)，这个表格的列 (attributes) 就是这个实体集在 ER 图中拥有的属性。
“弱实体集”（依赖于另一个“强实体集”而存在，没有自己的主键），那么在转换成关系模式时，它也会变成一个表格。这个表格会包含以下内容：
- 识别它的强实体集的主键 (Primary Key of the Identifying Strong Entity Set): 因为弱实体依赖于强实体，所以需要通过强实体的主键来关联它们。
- 弱实体集的分辨符 (Discriminator of the Weak Entity Set): 弱实体集自身可能有一些属性，这些属性在同一个强实体的上下文中可以唯一标识一个弱实体实例。这些属性被称为“分辨符”。
- 表格的主键 (Primary Key of the Table): 这个表格的主键是由 弱实体集的分辨符 和 识别它的强实体集的主键 组合而成的。
“多对多关系集”（两个实体集中的每个实体可以与另一个实体集中的多个实体相关联），那么在转换成关系模式时，这个关系集会变成一个新的表格。这个表格会包含以下内容：
- 参与关系的两个实体集的主键 (Primary Keys of the Two Participating Entity Sets): 这两个主键用来表示哪些实体之间存在这种关系。
- 关系集的描述性属性 (Descriptive Attributes of the Relationship Set): 有些关系本身可能也有一些属性，例如，学生选修课程的关系，可能有一个属性是“成绩”。这些属性也会成为新表格的列。
“多对一”可以直接在“多”的那个表加上“一”的主键，也可以单独建表
- inst_dept 本质就是将 instructor 和 department 合并，在 instrutor 的属性上添加 dept_name.
```
department(dept_name, building, budget)
instructor(ID,name,salary)
inst_dept(ID, dept_name)
// 转换后（即合并）
department(dept_name, building, budget)
instructor(ID, name, salary, dept_name)
```
- 各有利弊，第一种写法表可能会太多，第二种写法合在一起表可能太大，不利于管理。

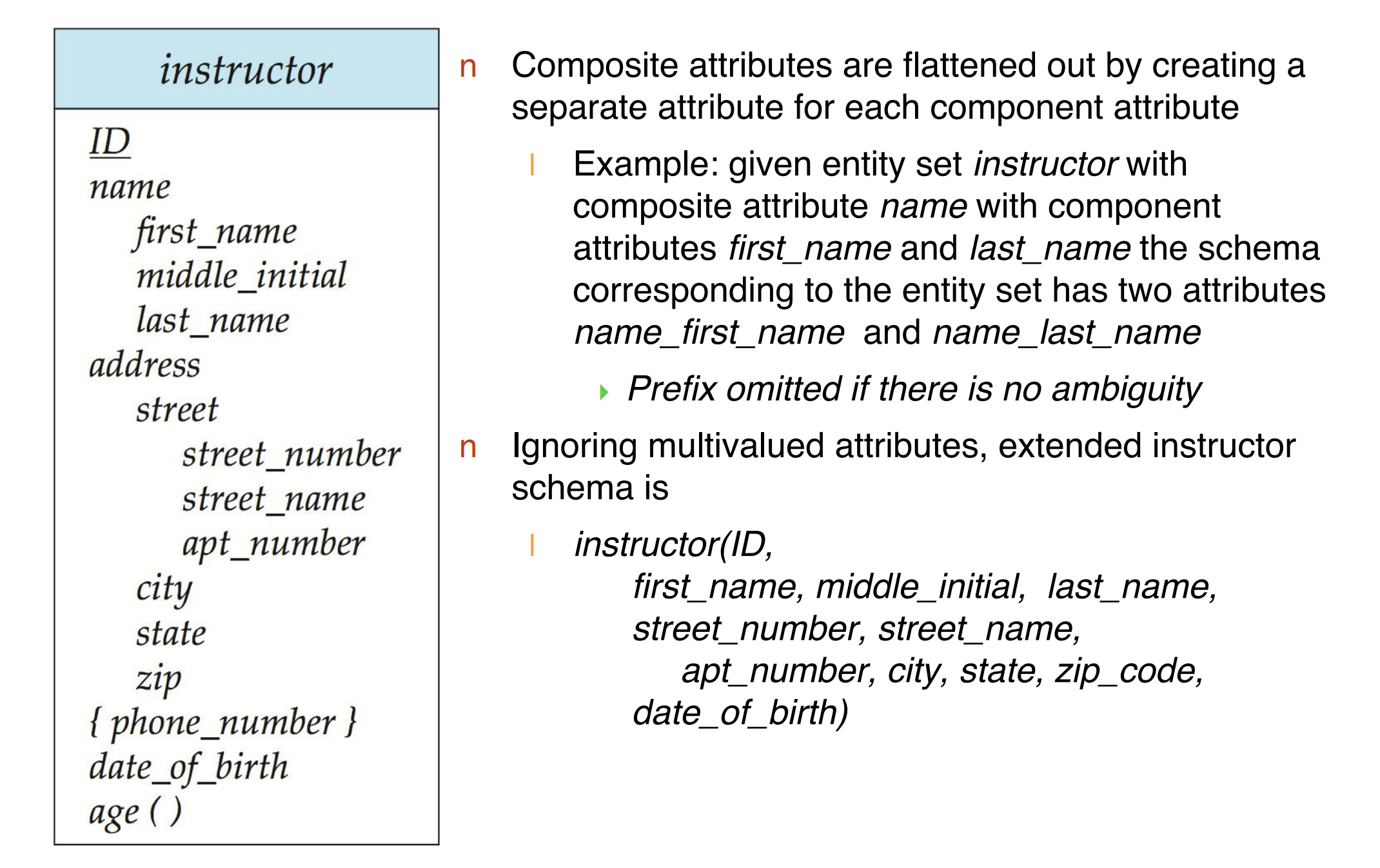

Composite属性¶

就像在 C 语言里定义一个结构。但是关系数据库里每个属性都必须是简单数据类型，就必须把这些复合属性铺平。

Multivalued属性¶

所有的Multivalued属性，我们都需要为它单独建表，就比如一个人有好几个电话号码，那么就需要单独建表inst_phone = (ID, phone_number)

设计时的注意点¶

ER图的常见错误¶

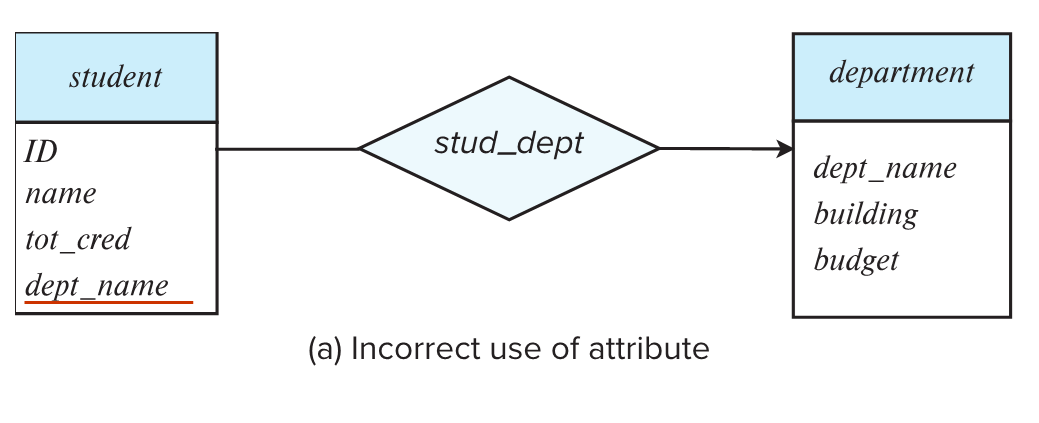

信息冗余：
- student 的 dept_name 应该去掉

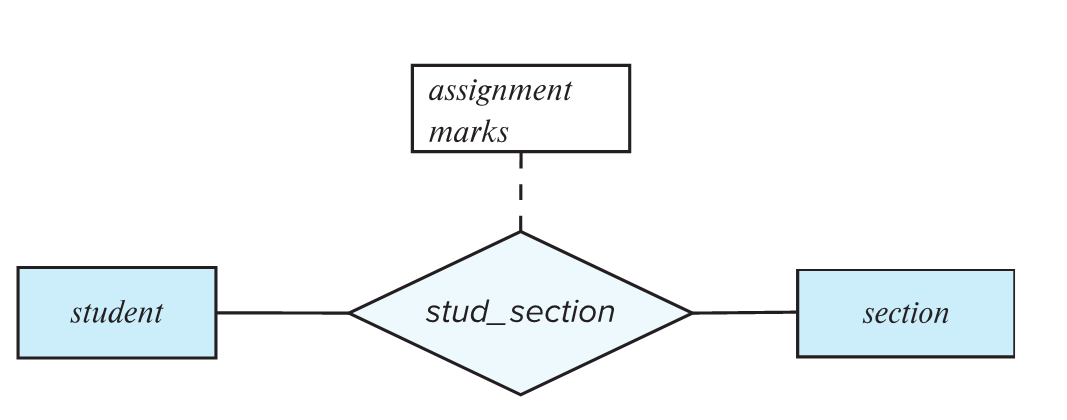

关系属性使用不当：

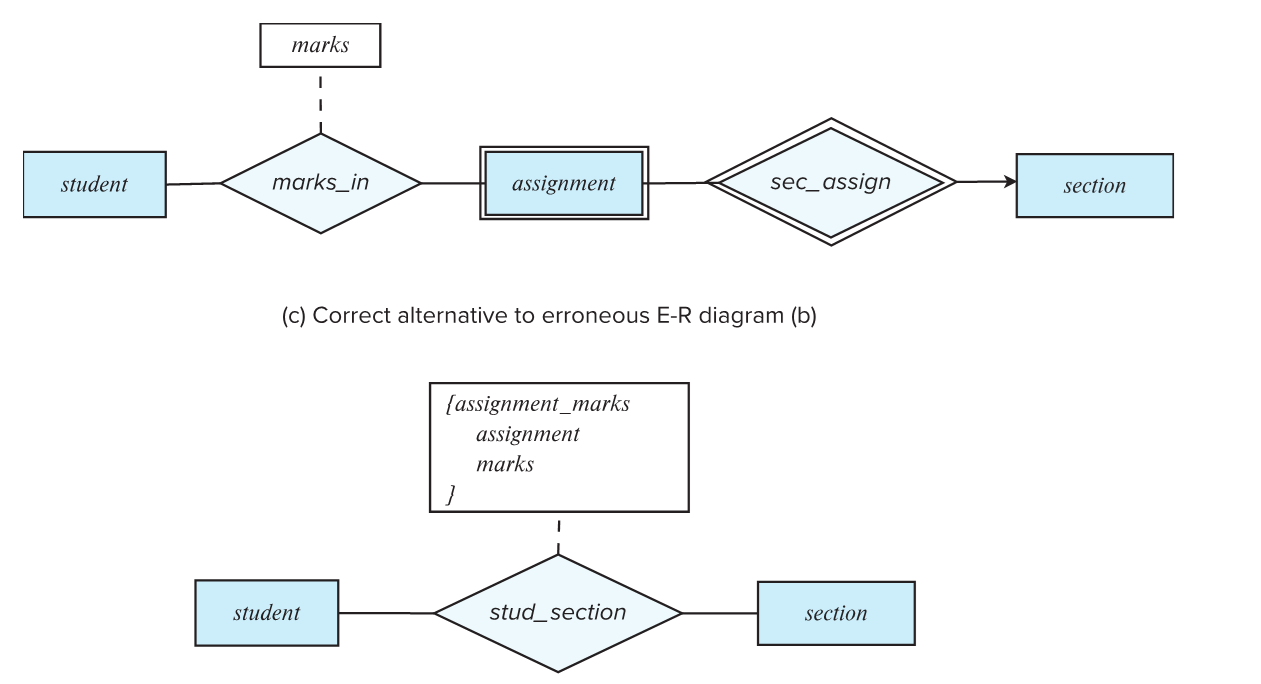

- 这里一门课可能有很多次作业，不能只用一个实体。正确的应该是：
