Chapter 3 | ILP¶

约 4476 个字 12 行代码 20 张图片预计阅读时间 15 分钟

Overview

ILP的含义
发现、利用ILP的方法
- 硬件方法：scoreboard，tomasulo，multiissue
- 软件方法：compiler，VLIW

基础流水线功能的拓展¶

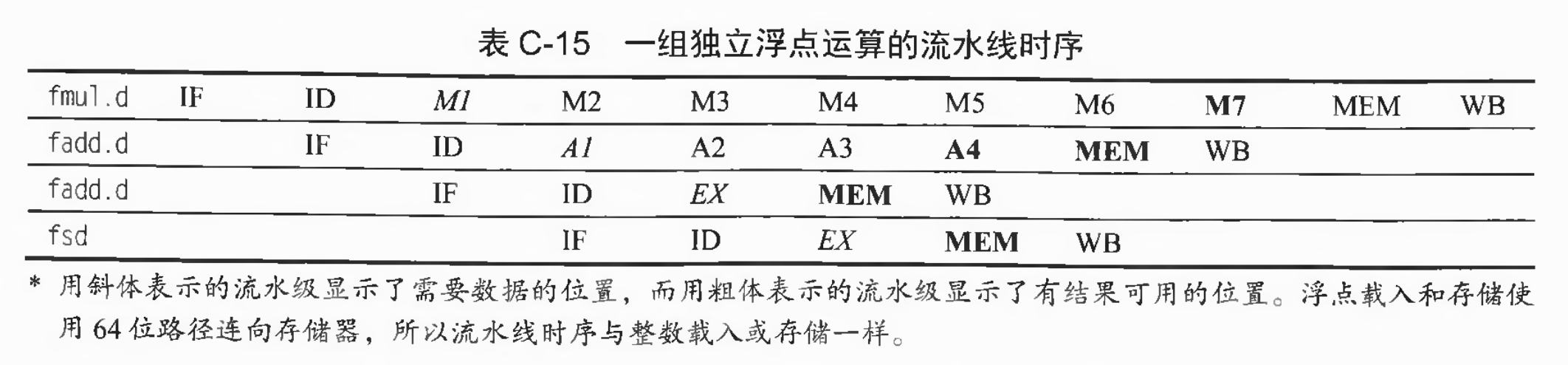

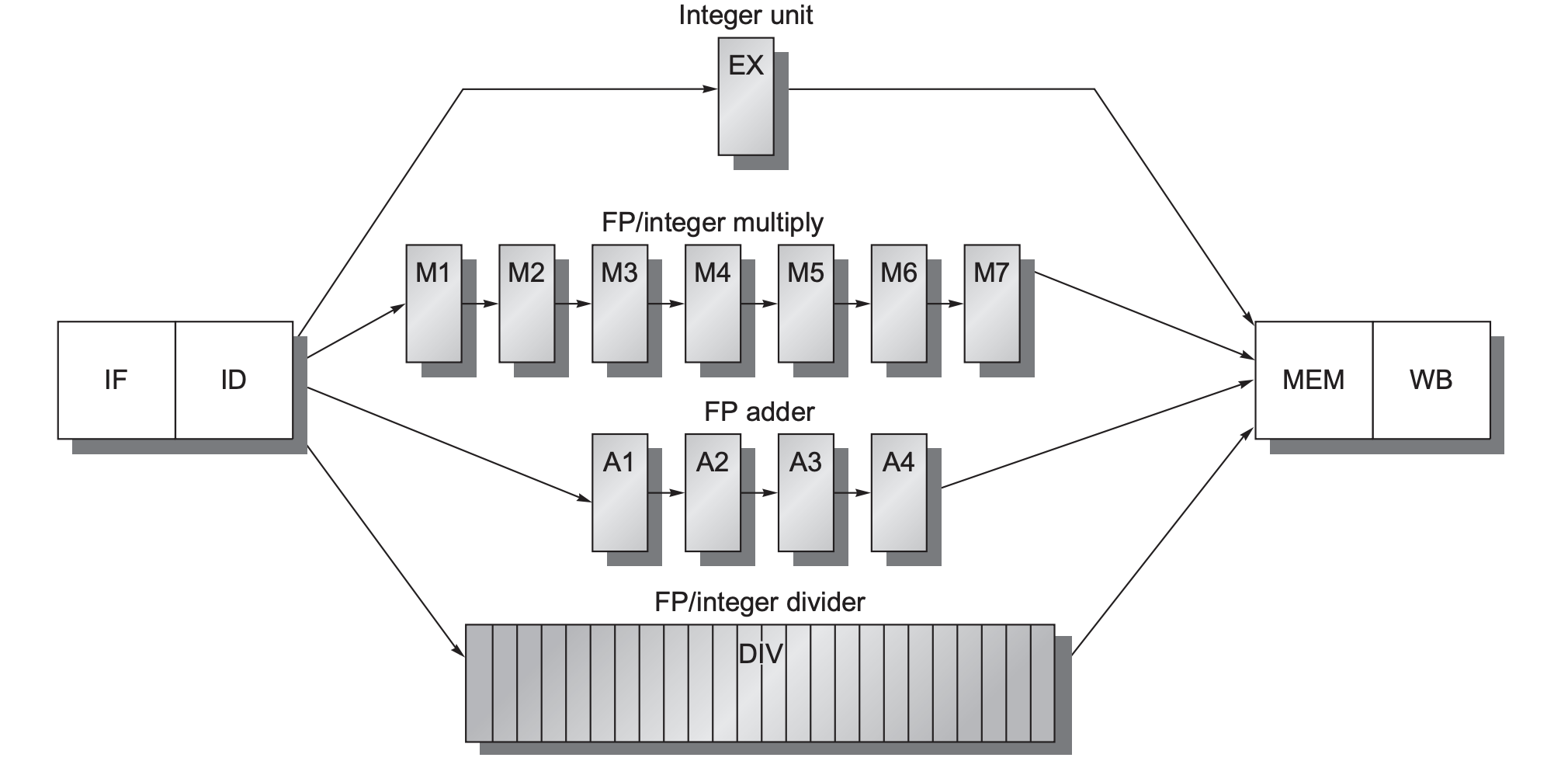

我们现在为原来的基础流水线添加浮点数运算、mul、div的功能
那么就会涉及到一个问题，整数运算、浮点数运算、乘除法它们在EX阶段所用的时间是不同的，即FU操作时间不同
流水线中会有两处改变：
1. 为了完成操作EX周期可根据需要重复多次——不同操作重复次数可能不同。
2. 可存在多个浮点功能单元。如果待发射指令会导致它所用功能单元结构冒险或数据冒险则会stall 。
同时，我们引入两个概念：
1. Latency 上一个指令产生结果 与 下一个指令使用结果之间的时间间隔； $Latency = (FU~time -1) cc$
2. Initiation interval：两条指令发射入同一个FU之间，必须至少间隔多少个时钟周期
  - 如果FU完全流水化（Fully Pipelined），那么initiation interval = 1
  - 如果FU非流水化（Non Pipelined），那么initiation interval = Latency + 1

存在的问题¶

需要添加新的流水线寄存器
由于除法器是非流水化的，有可能发生结构冲突
由于指令执行时间不同
- 可能发生同一个周期内多条指令同时写回寄存器的问题
- 可能发生写寄存器顺序错乱问题：WAW数据冲突
由于某些操作执行时间较长，RAW冲突造成的停顿会更长
由于乱序完成，精确中断可能是一个问题

数据冲突的分类¶

这些冲突的命名是根据两条指令的正常关系来命名的，并不是说这个冲突本身是名字的这个情况

RAW：
- e.g.：add x1, x2, x3; add x4, x1, x5;
- true dependency，数据依赖
WAR：
- e.g.：A x1, x2, x3; add x2, x4, x5;；如果第二条指令在第一条指令读寄存器之前完成，x2的值就错了！
- anti dependency, 可以通过寄存器重命名解决，也叫naming dependency
WAW：
- e.g.：mul x1, x2, x3; add x1, x2, x3；如果第二条指令在第一条指令写寄存器之前完成，由于乘法更慢，x1的最终值就错了！
- output dependency，也可以通过寄存器重命名解决

解决方法¶

解决结构冲突
- 每个FU设置一个busy位，开始执行设置为1，结束执行设置为0
- 需要注意：不同FU的流水化程度不同
解决同时写回冲突
- 设计移位寄存器。如果当前开始执行的指令要在N个周期后写回，则将预约寄存器的第N位置位。每个时钟周期，预约寄存器整体左移。这样就可以判断当前 M 个周期后是否有指令需要写回
移位寄存器
1. 移位寄存器 (Shift Register)：
- 想象一个有多位的寄存器，比如8位：[bit0, bit1, bit2, bit3, bit4, bit5, bit6, bit7]。
- 每一位代表一个未来的时钟周期。比如，bit0 代表下一个时钟周期，bit1 代表下下个时钟周期，以此类推，bitN 代表 N+1 个时钟周期之后。
- 这个寄存器的值表示了未来各个时钟周期的写回端口是否已经被“预约”。1 表示已预约（忙），0 表示空闲。
1. 预约过程 (Reservation)：
- 当一条指令即将开始执行（或者在某个可以确定其完成时间的阶段），处理器会计算出它还需要多少个时钟周期 (N) 才能到达写回阶段。
- 然后，处理器检查“预约寄存器”的第 N 位 (bitN)。（注意：这里的“第N位”可能指从0开始的索引N，即 bitN，代表N+1个周期后；也可能指N个周期后，对应 bit(N-1)。我们下面例子假设是 bit(N-1)，代表N个周期后，这更直观些）。
- 如果 bit(N-1) 是 0：表示 N 个周期后的写回端口是空闲的。太好了！这条指令可以被“签发”（Issue）或允许继续执行，并且同时将预约寄存器的 bit(N-1) 设置为 1，表示这个时间点已经被预约了。
- 如果 bit(N-1) 是 1：表示 N 个周期后的写回端口已经被其他更早开始执行的指令预约了。这条新指令就不能在此时被签发或继续执行，它必须等待（stall），直到未来的某个时刻，它计算出的写回时间点所对应的预约位是 0。
1. 时间的流逝 (Shift Left)：
- 每个时钟周期结束时，预约寄存器整体向左移动一位。
- 最左边的那位（比如 bit7）被移出并丢弃，因为它代表的那个“未来”时间点已经变成了“现在”或者“过去”。
在最右边（bit0）会移入一个 0，代表更遥远的未来一个新的空闲时间点。这个左移操作模拟了时间的流逝。原本预约在 k 个周期后的写回，在下一个时钟周期就变成了预约在 k-1 个周期后，其预约标志位也相应地向左移动了。
解决WAW冲突
- 记录每个FU将会写回到什么位置，同时利用预约寄存器判断FU将在多久后写回，这样只需要stall，直至当前指令在其之后写回
解决RAW冲突
- 记录每个FU将会写回到什么位置，同时利用busy来判断FU是否仍未完成。如果未完成，等待直至结果写回

ILP的概念¶

Instruction Level Parallelism，指令级并行

试图寻找 指令之间能够overlap执行 的机会
目标是尽可能减小CPI；CPI = 理想CPI + 各种冲突导致的CPI增加
在一个基本块（Basic Block, BB，代码段没有分支跳转）中，指令之间的ILP机会比较少
- 块内的指令，尤其是算数指令一般都有相互的依赖关系

发现、利用ILP，两大类方法：
1. 软件的、静态的方法：compiler等
2. 硬件的、动态的方法：动态调度、multiissue等
需要保证程序执行的正确性：
- 维持数据流正确
- 维持异常行为正确

Scoreboard¶

假设有这样一段程序：

DIVD F0, F2, F4
ADDD F10, F0, F8
MULD F12, F8, F14

由于除法器是非流水化的，DIVD指令需要很多个时钟周期
由于数据依赖，第二条指令需要等待第一条指令的完成才能issue
第三条指令与前面两条没有任何数据依赖
- 在之前的设计中，由于需要顺序发射，第三条指令必须推迟到后面执行
- 能不能让第三条指令提前执行？

思想¶

允许原本被 stall 阻塞住的指令提前执行
而仍然维持数据流的正确性
出现了乱序执行、乱序完成，但是按序发射

硬件设计¶

流水线五个阶段被重新划分：

IF：取指
IS：Issue。这一阶段负责解码指令，监视结构冲突
RO：Read Operands。监视数据冲突，读取操作数
EX：送到不同的FU执行。因为我们可以把MEM看做是一个FU。
WB：写回结果

设计三张表：

指令状态表 Instruction Status Table
- 记录指令的状态，在哪个阶段

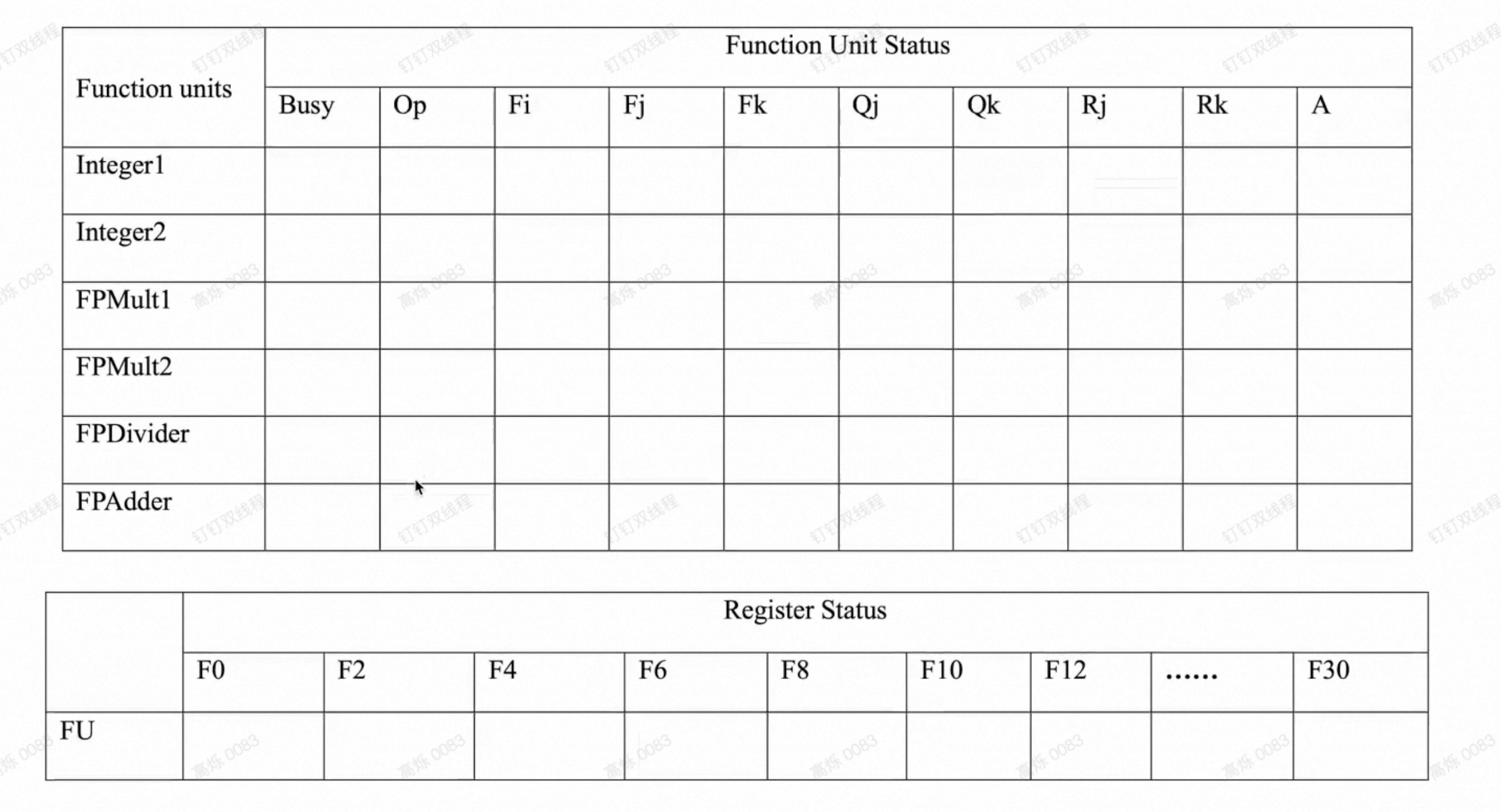

功能单元状态表 Functional Unit Status Table
- busy：FU是否空闲；op：FU正在执行什么操作
- Fi, Fj, Fk：FU的操作数对应着哪个寄存器
- Qj, Qk：FU的操作数如果没准备好，应该从哪个FU读取
- Rj, Rk：操作数是否准备好

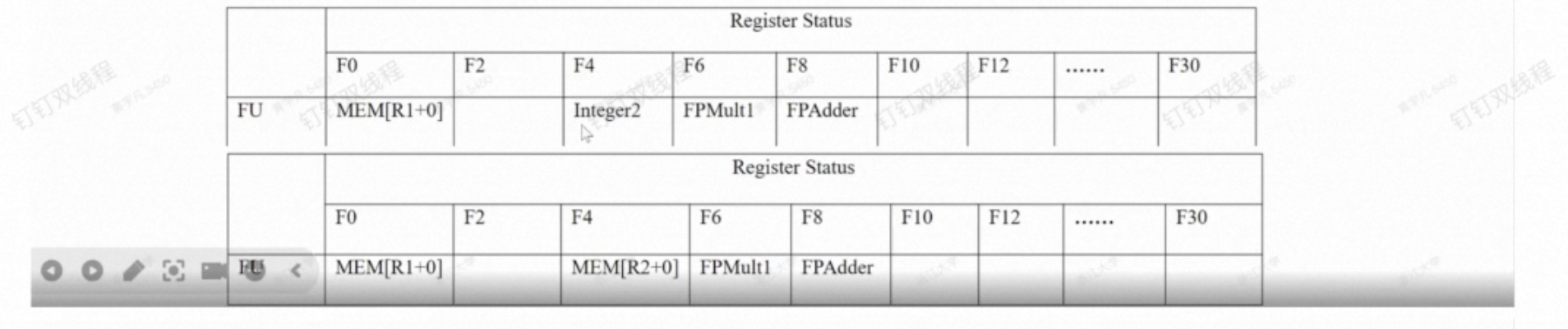

寄存器状态表 Register Status Table
- 如果某个寄存器的值正在被某个FU的操作生成，填入这个操作的编号
- 生成好了之后，填入实际值

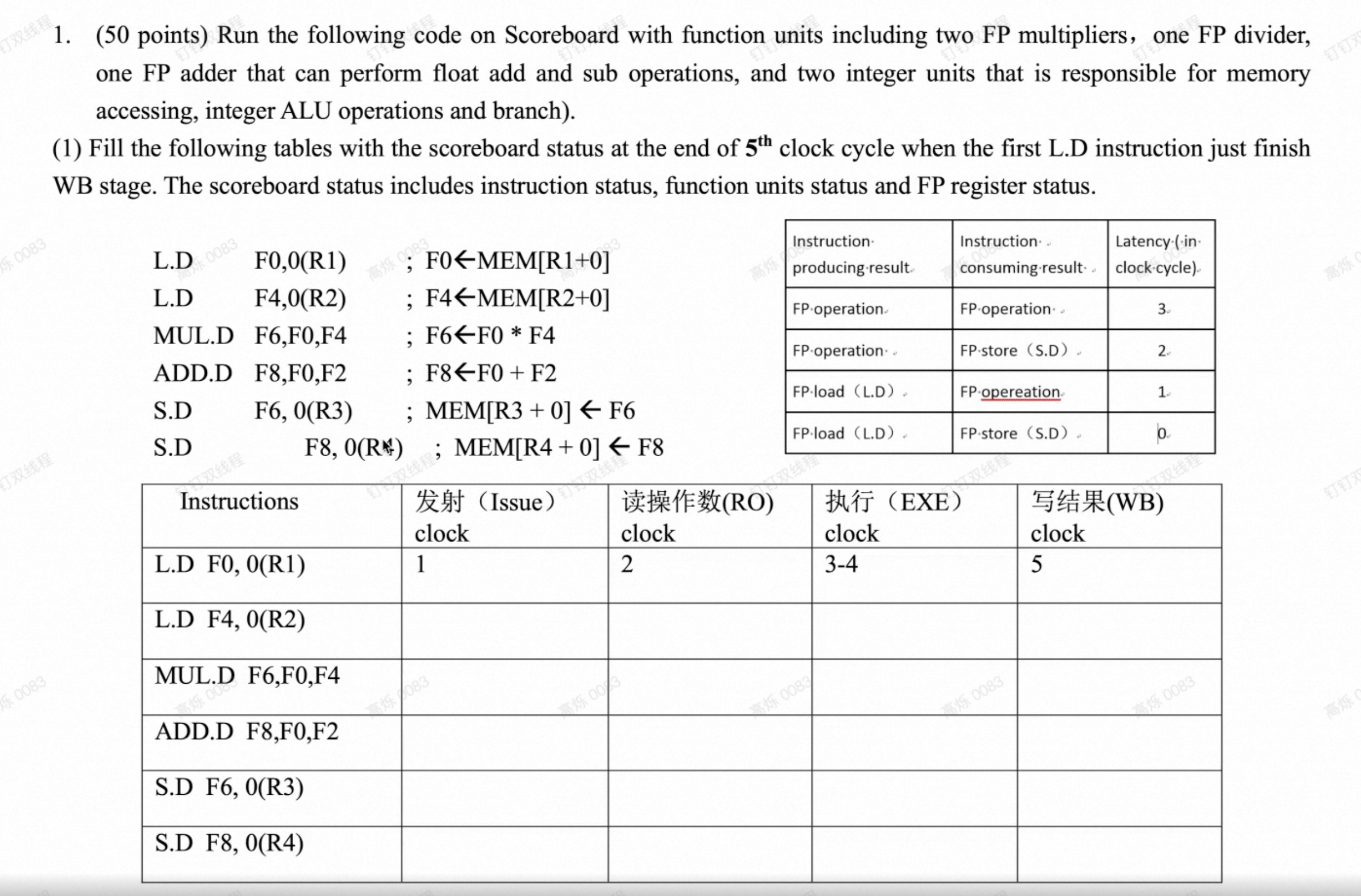

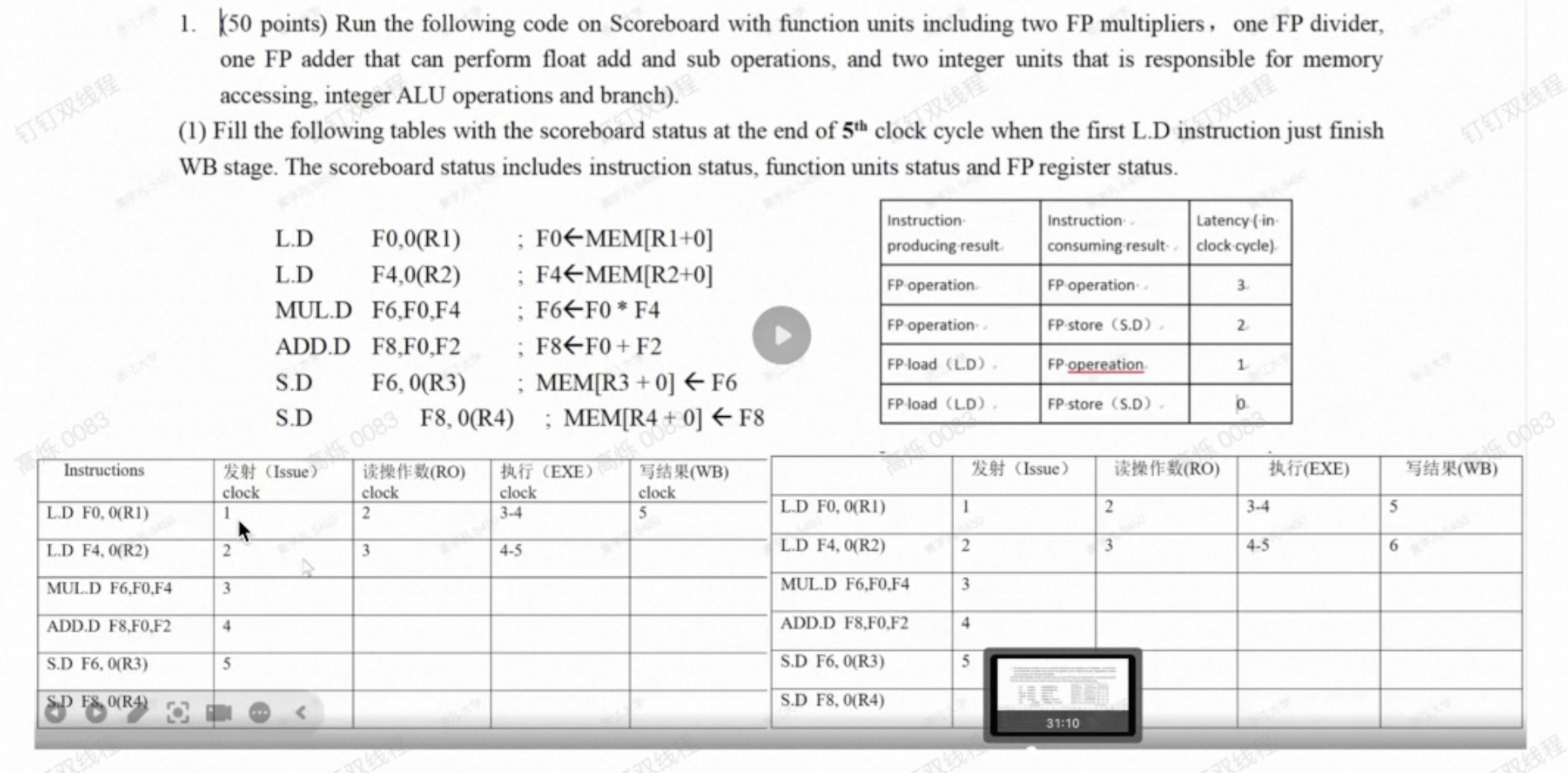

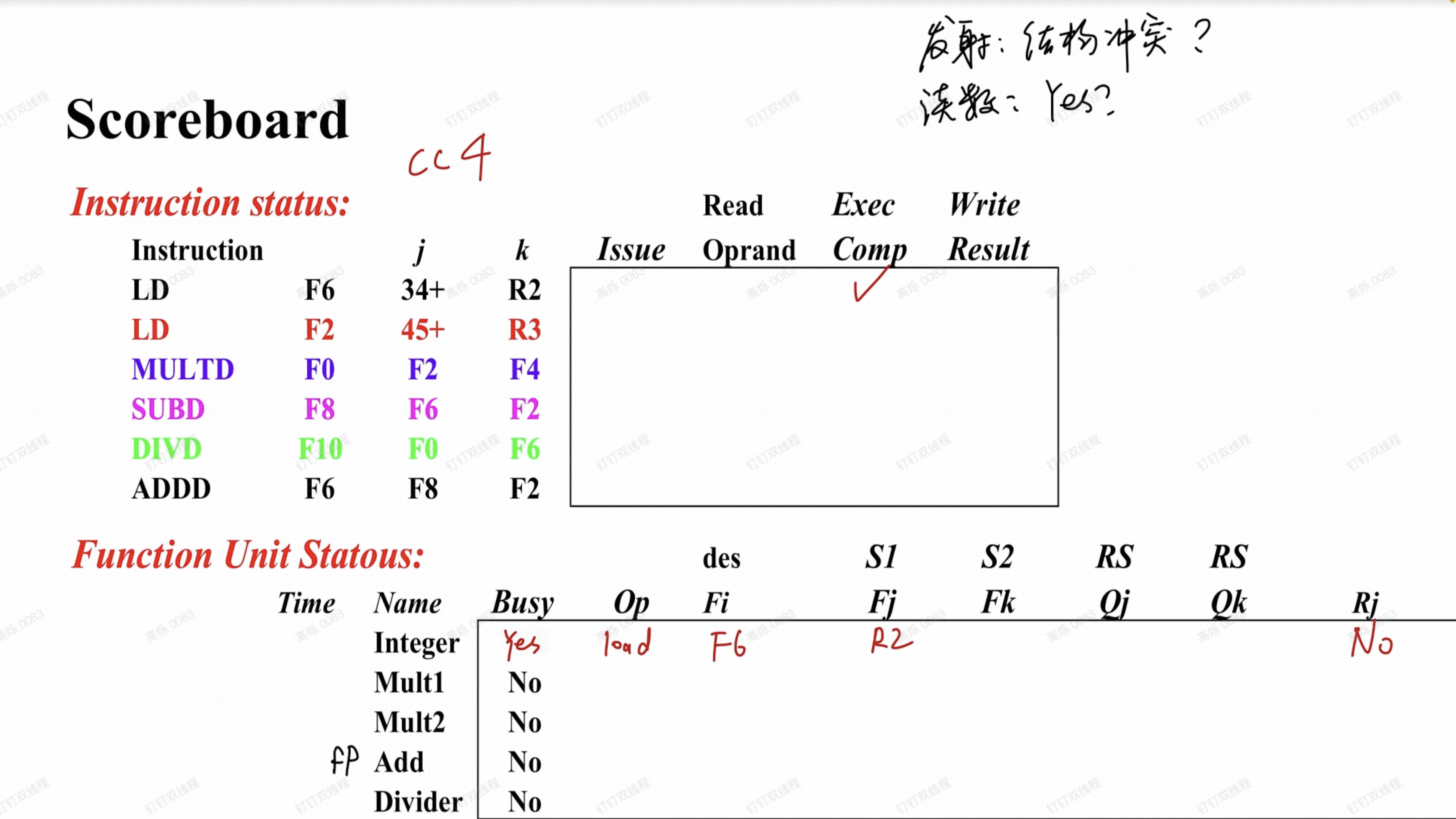

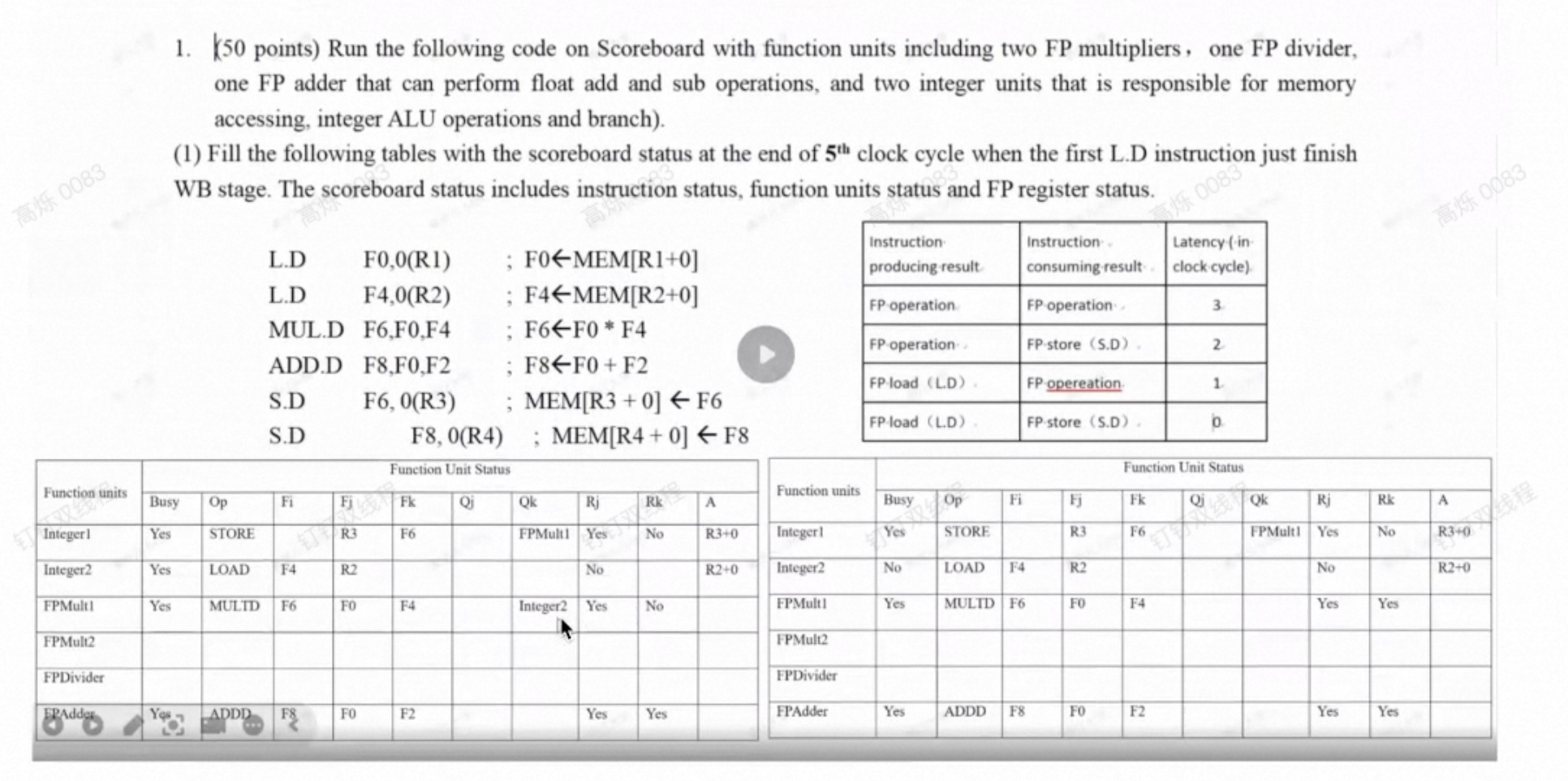

Demo

（理论课上WB阶段，可以清空原来的FUS，然后发射新指令）

总结¶

Issue：以下情况，允许发射
- FU空闲（避免了结构冲突）
- 其他正在执行的指令，没有任何一条要写回与本指令相同的Rd（避免了WAW冲突）
Read Operand：
- 当且仅当两个源寄存器都准备好了
Execution：
- 一条指令执行完成后，记得更新记分牌
Write Back：
- 要写回的时候看这个目的寄存器是否在某个FU的ready list中为yes
- 如果是yes，说明有指令正在读寄存器，等读完再写回（避免了WAR冲突）

存在的问题¶

发射窗口太小
- 目前（没有分支预测），我们的发射窗口只能cover一个basic block
FU的数量、种类和延迟是瓶颈
WAR和WAW冲突需要解决，大量花费时间
- 可以通过显式的寄存器重命名来解决
- Tomasulo算法也是一种解决方法
不能精确中断

Tomasulo¶

硬件设计¶

每个FU有一个保留站(reservation station)
- busy：标识FU是否空闲，op：表示进行什么操作
- Vj, Vk：表示两个要用的寄存器的值（注意是值）
- Qj, Qk：表示寄存器没有准备好，要从哪个FU读取
- time：记录这个操作的剩余周期数
内存也有专门的保留站，叫做Load/Store Buffer
- busy 同理
- address：读写的地址
有一个Register Status Table(RST)和scoreboard相同
有一个Common Data Bus(CDB)负责将WB的结果广播到所有的保留站和寄存器中

流水线划分为四个阶段

IF：取指令
IS：发射指令，监视结构冲突（保留站busy），读操作数（从RST），重命名寄存器
EX：FU执行
WB：写回结果（写回到CDB，广播到保留站和寄存器）

Demo

总结¶

优点：

分布式冲突检测：不同的FU有自己的保留站，提升了并行度
解决了WAR和WAW冲突
- 隐式(implicit)寄存器重命名；
能够在循环中多次迭代中重叠

缺点：

需要解决同一时间发射多条指令，同一时间多个值写入CDB的问题
无法实现精确中断

Scoreboard 寄存器重命名优化¶

我们通过寄存器重命名，可以让scoreboard避免WAW和WAR冲突

例如：

将R3重命名为R10解决WAW冲突

ADD R3, R1, R2  --> ADD R3, R1, R2
ADD R5, R3, R4  --> ADD R5, R3, R4
ADD R3, R6, R6  --> ADD R10, R6, R7
ADD R9, R3, R8  --> ADD R9, R10, R8

将R3重命名为R10解决WAR冲突

ADD R1, R3, R2  --> ADD R1, R3, R2
ADD R3, R5, R4  --> ADD R10, R5, R4

出现WAW和WAR冲突的原因是 ISA没有提供足够的逻辑寄存器
不过我们可以设置更多的物理寄存器，对每一条需要写寄存器的指令，都为其分配一个物理寄存器
- 完成之后，物理寄存器的值会被写回到逻辑寄存器
- 需要知道是否有free的物理寄存器，维护一个free list
需要维护一张物理寄存器和逻辑寄存器之间的映射表

Scoreboard算法的寄存器重命名是一种显式(explicit)的寄存器重命名，也就是真正地分配了新的寄存器
优点：
- 值可以直接从寄存器取，不需要保留站来进行bypass
- 提供了一种实现精确中断的方法

3.2 动态（硬件）分支预测¶

动态分支预测：都是基于硬件实现的，通过历史记录来进行预测

1-bit predictor¶

就是用一个位来表示分支是否跳转，上次跳这次也跳，上次不跳这次也不跳
可以用一张表来记录是否跳转，分支历史表(Branch History Table, BHT)
优点：硬件简单；缺点：准确率低

2-bit predictor¶

同计组，是个状态机，有4个状态
00: strongly not taken -> 01: weakly not taken -> 10: weakly taken -> 11: strongly taken

Example

What is the prediction accuracy of a 2-bit predictor working on a loop which takes branches of 3n+1 and 3n+2, and not taken branches of 3n

假设我们从00开始预测

$3n\rightarrow 3n+1\rightarrow3n+2\rightarrow3n\rightarrow3n+1\rightarrow3n+2\rightarrow3n\rightarrow3n+1\rightarrow3n+2\rightarrow3n\rightarrow3n+1\rightarrow3n+2$

$00->00->01->10->01->10->11->10->11->11->10->11$

$\checkmark->\times->\times->\times->\times->\checkmark->\times->\checkmark->\checkmark->\times->\checkmark->\checkmark$

我们发现最后进入了一个循环，这个稳定状态下的预测率就是答案 2/3

Correlating predictor/相关预测器¶

许多分支指令其实依赖于别的分支指令的结果，这个时候就不能仅仅按照自己的跳转历史来进行预测了
相关预测器的设计有两个bits：
- 1st bit：上一次分支的结果是NT，看1st bit
- 2nd bit：上一次分支的结果是T，看2nd bit
上一次的分支可能不是上一条指令，可以是同一条指令

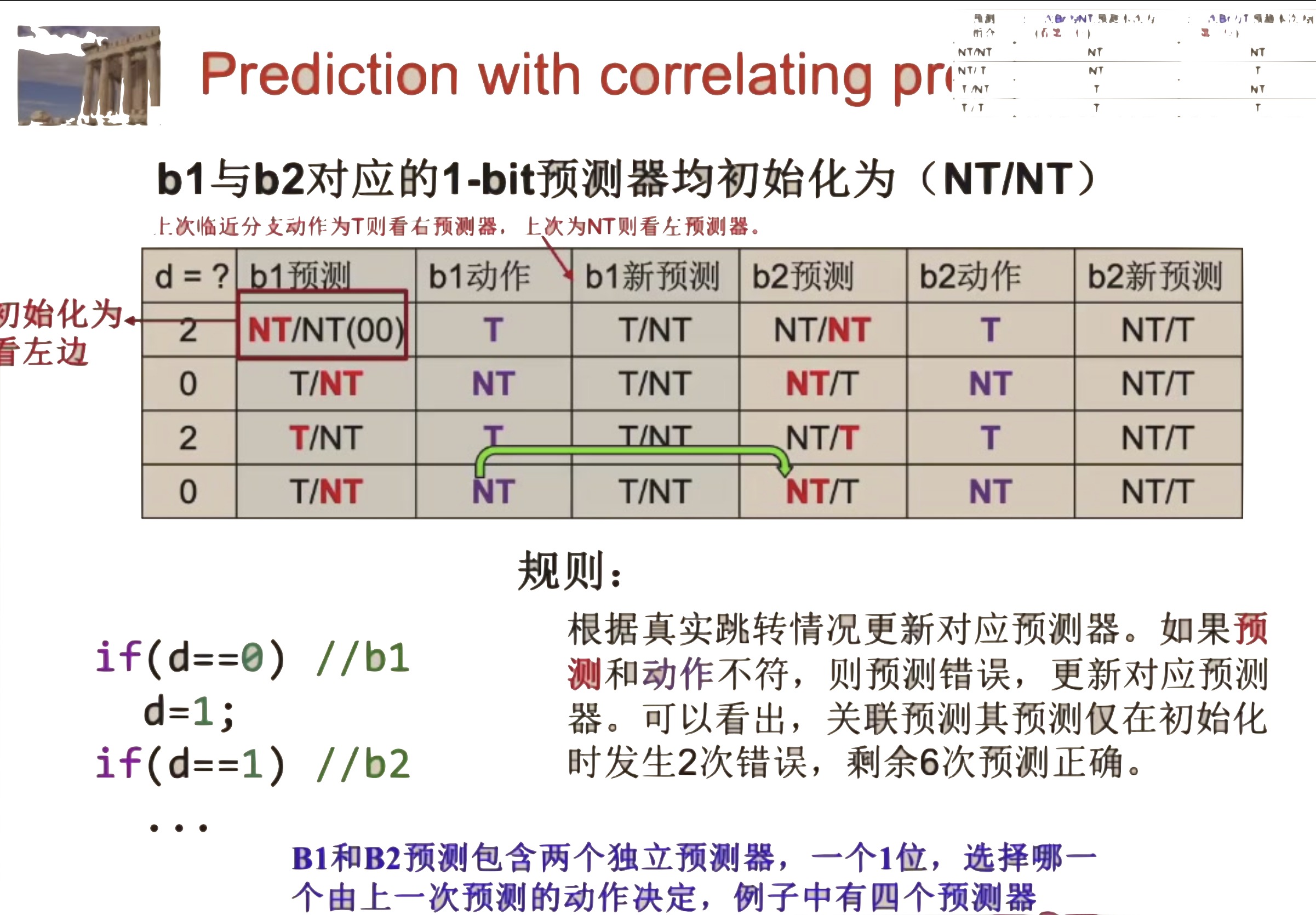

Example

我们每次预测的时候，都是根据上一次分支的T/NT来决定看第一位（NT）还是第二位（T）

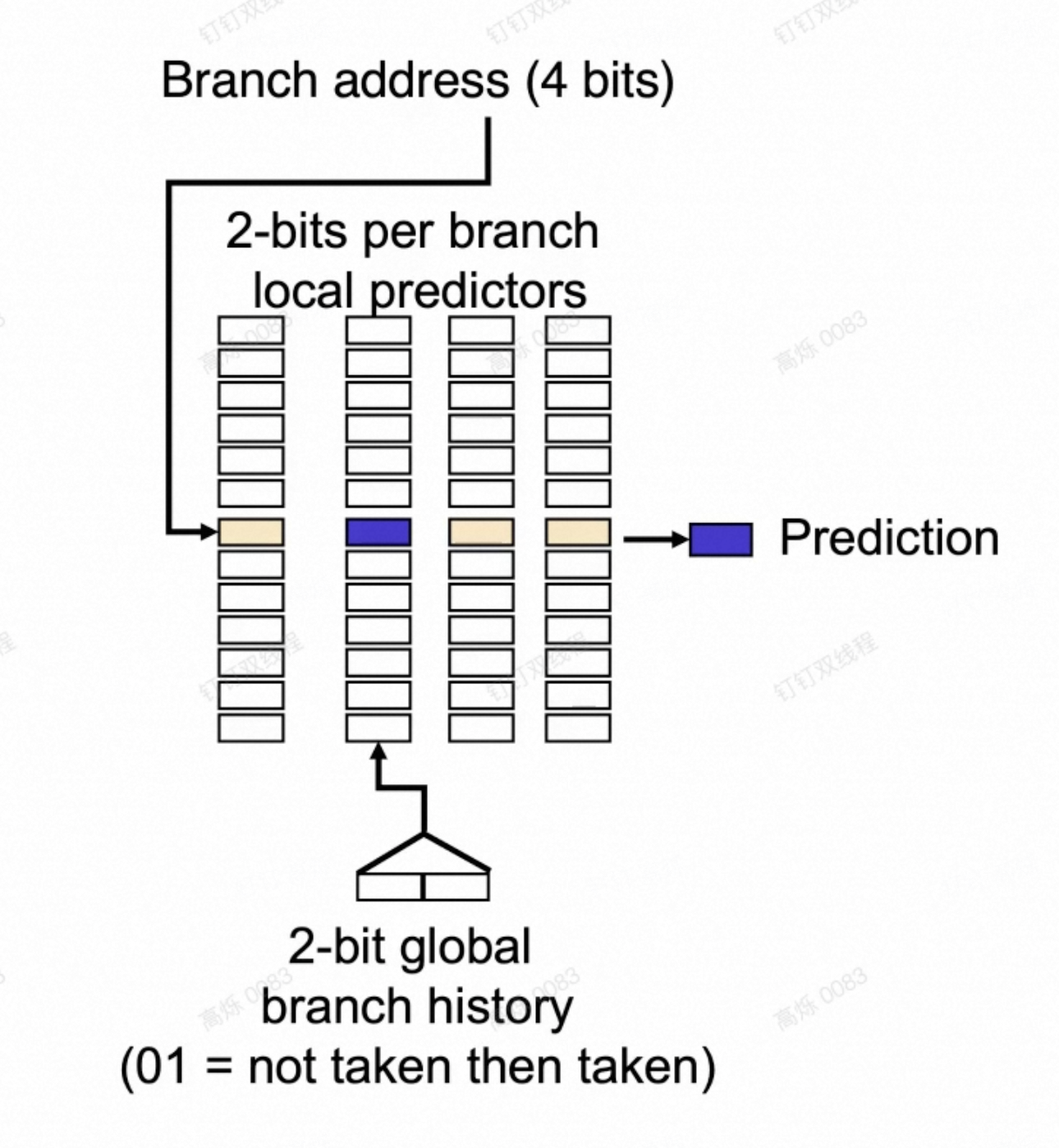

(m,n) predictor

$m$代表全局下前m条分支指令
$n$代表local下是n-bit predictor
total size = $2^m \times n$ bit
每一个小块都是一个local predictor，然后每一行有几个，是global($2^m$个)

Consider a Correlating Branches Prediction Buffer using (2,2) predictor with 4K entries. How many bits are needed to implement the predictor?

ans: $2^2 \times 2 \times 4K = 32K$ bits

Tournament predictor¶

记A4纸就完事了

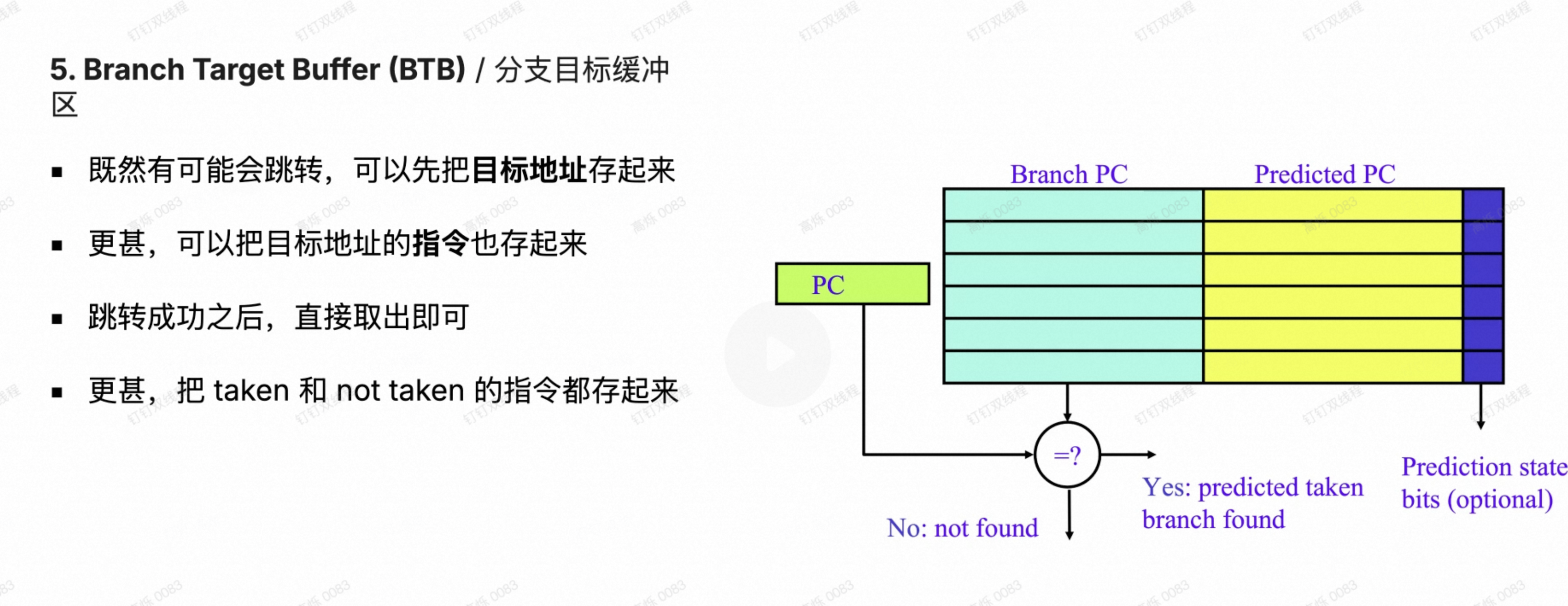

Branch Target Buffer(BTB)¶

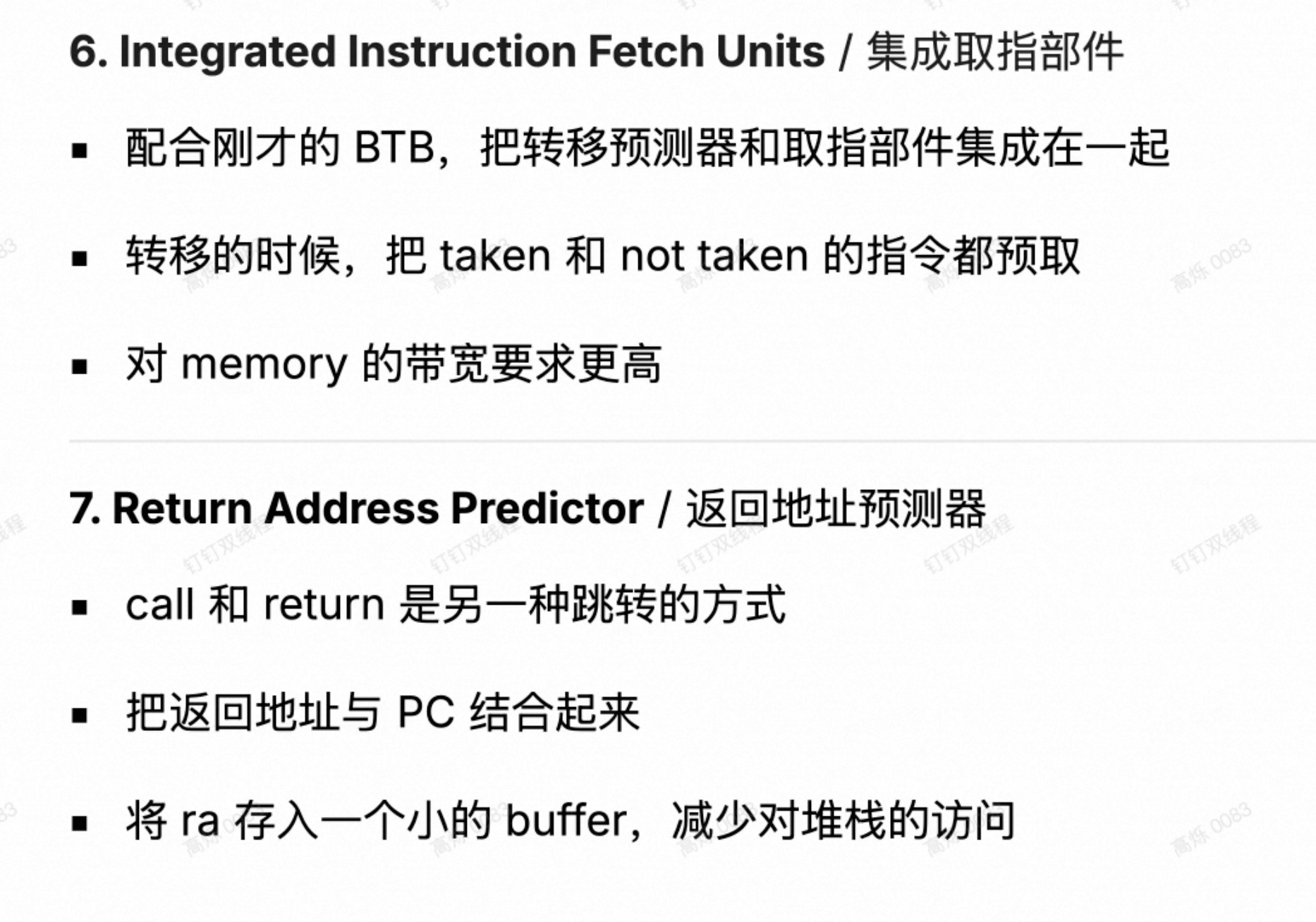

others¶

3.3 speculation¶

Tomasulo能够实现一些跨越基本块的乱序执行
但是前提是在issue下一个基本块之前，分支结果已经确定
如果分支结果没有确定，就需要进行speculation
- 假装分支结果已经确定，按照predict的结果执行
- 如果预测失误了就需要rollback

Instruction Commit¶

联想数据库的 事务提交
为了支持rollback，把指令拆分成 指令执行 + 指令提交
按照预测的方向执行程序，但是只commit能够确定正确的指令
所谓的 commit 就是允许将结果写回寄存器和内存
所以需要一个提交缓冲区，用来存储已经执行的指令
- 在Tomasulo中，这个东西叫做 ReOrder Buffer(ROB)

ROB in Tomasulo¶

ROB在TOmasulo中扮演保留站的角色，但不仅仅如此

作为循环FIFO队列来实现顺序提交
在执行和提交之间缓存结果
为普通指令和投机指令提供额外的寄存器作为操作数
也可以作为存储缓冲区，不再需要原来的store buffer了

Speculation in Tomasulo¶

指令执行分为以下阶段：

Issue
- 保留站和ROB都free的时候，发射指令；预填相关信息
Execute
- 执行指令；检查RAW
Write Result
- 将结果写入CDB和ROB
Commit
- 对ROB的头部指令，如果是普通指令
  - 将结果写回寄存器和内存
  - 将这条指令从ROB删除
- 如果是分支指令
  - 正确，则当做普通指令commit
  - 错误，则清空ROB中所有指令（也叫flush）

带预测执行ROB的tomasulo是
- 顺序发射
- 乱序执行，乱序完成
- 顺序提交
进而实现了精确中断

注意：内存也会发生RAW冲突

ST 0(R2), R5
LD R6, 0(R3)

在编译的时候，两个地址可能不知道是不是一样的，所以在load的时候，要先在ROB里对比一下store相关的地址

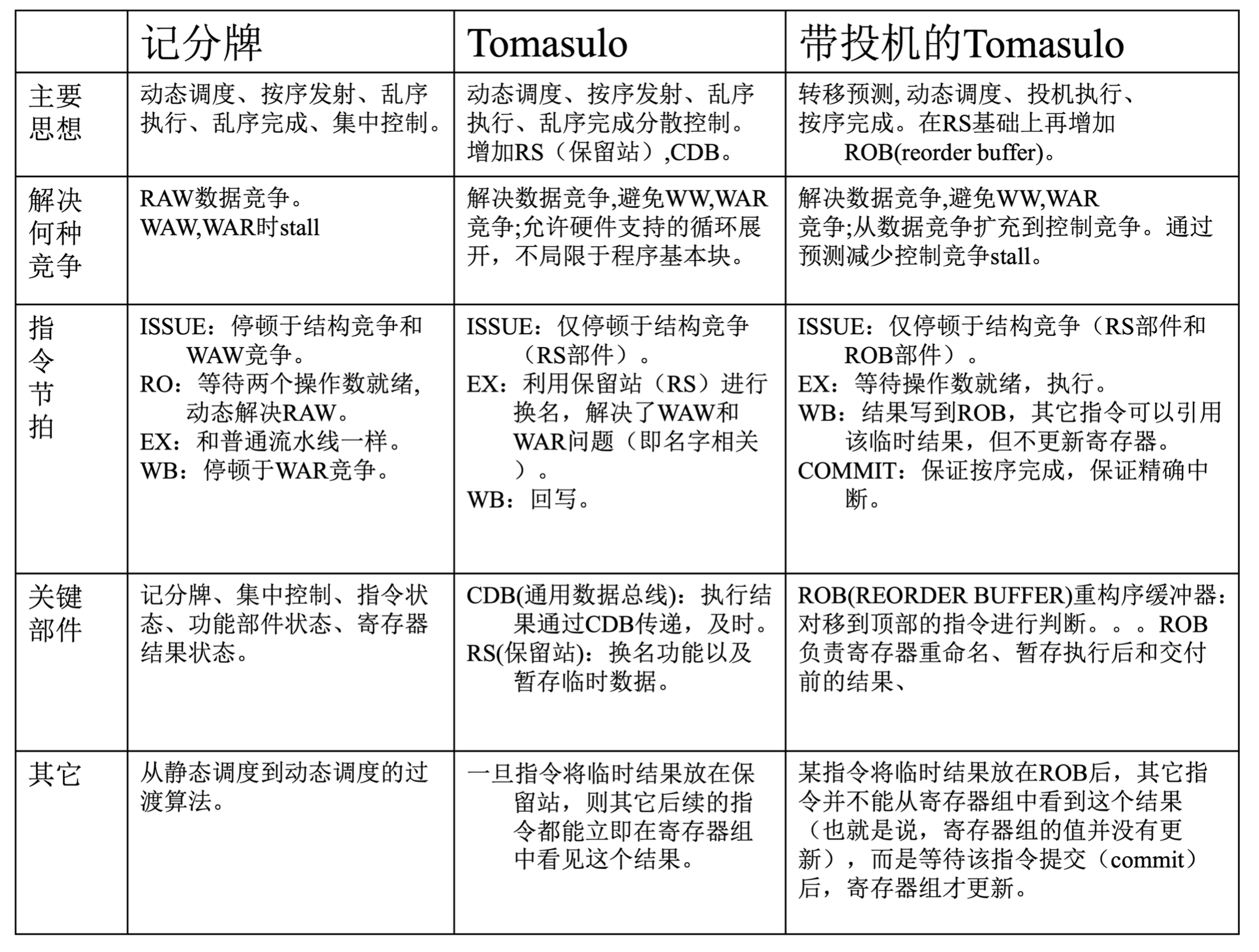

Scoreboard/Tomasulo/Speculation总结¶

Abstract

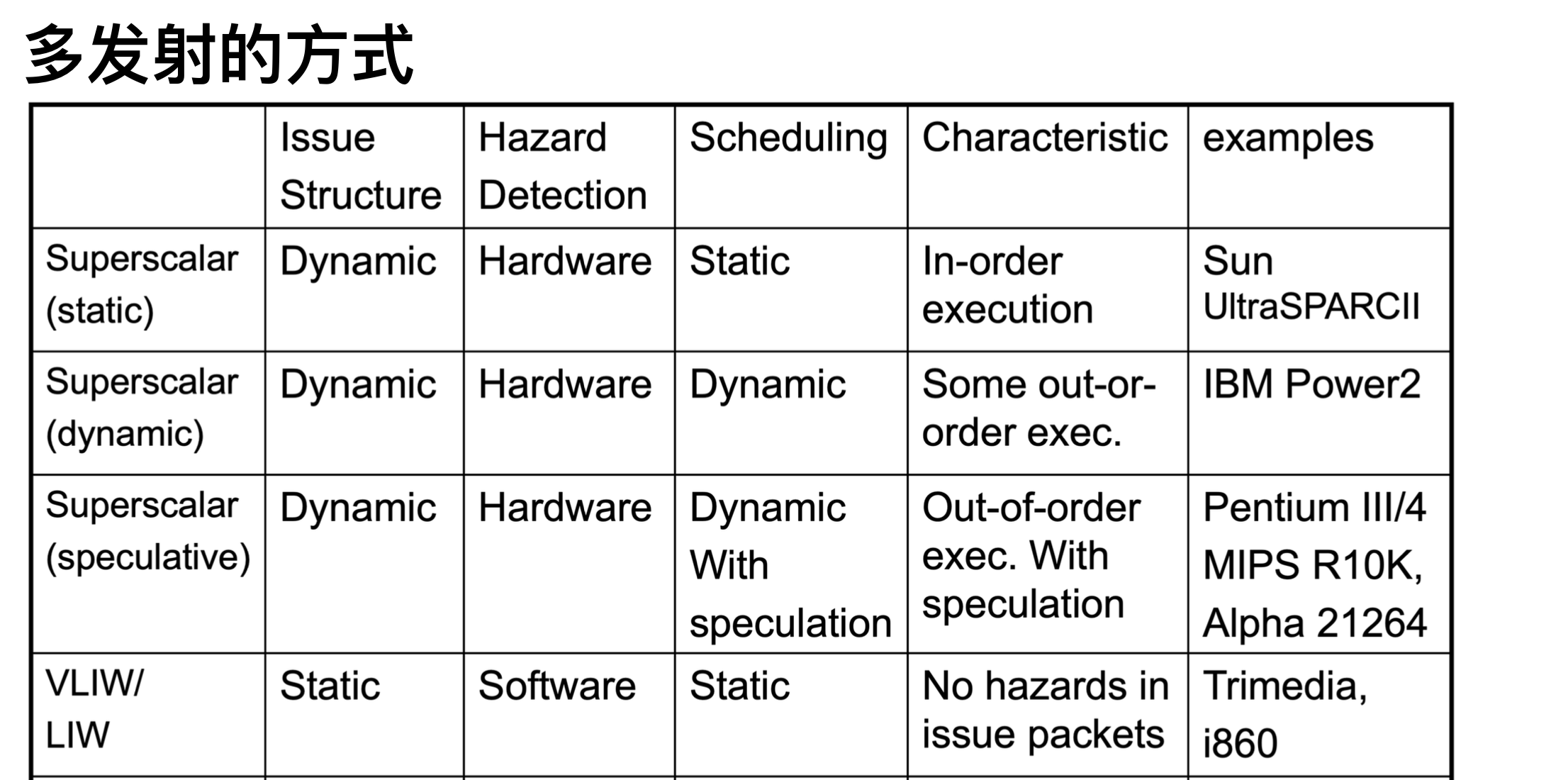

多发射¶

多发射的目的：允许多条指令在同一周期内发射，使得 ideal CPI < 1

Superscalar¶

处理器在同一周期内同时发射n条指令，n一般是1到8
最好能让所有的FU都能同时工作，最大化利用率

静态调度的Superscalar
- 编译器技术优化
- 顺序执行
动态调度的Superscalar
- 基于Tomasulo算法
- 乱序执行

静态调度的Superscalar¶

处理器在发射指令时已经知道了指令之间的依赖关系（硬件实现）
将指令打包成 issue packet
将issue过程分割并流水化
- 先决定packet内的指令
- 再看packet之间的冲突

注意

在一个周期内需要完成issue check，增大了clock cycle time
更高的发射率也会导致更高的分支预测失误代价

动态调度的Superscalar¶

划分为4个阶段：
1. Issue At：分支单独发射
2. Executes：就是进行ALU的计算或者是地址的计算，如果只有一个integer unit，这两件事是会冲突的；如果分离开ALU和地址计算，则不会冲突，但也认为只有一个ALU和一个地址计算单元
3. Memory Access：Load/Store访存
4. Write CDB：写回

带Speculation的Superscalar¶

分支指令单独发射
可以一起提交，但是要按序提交

VLIW¶

软件方法
Very Long Instruction Word
把几条指令打包成一个长指令
- 确保一个长指令里面的指令之间是独立的
- 进而可以并行执行

问题

技术问题
- code size变大
- 会有很多限制的FU（因为找不到足够多的独立指令）
- 某个FU的延迟会影响整个指令的延迟
兼容性问题
- 不同的硬件实现，不同的指令集
发掘不到足够多的ILP

软件方法的ILP¶

Abstract

基本编译器优化技术
- 循环展开
静态的分支预测
静态的多发射：VLIW

代码重排与循环展开¶

需要注意：

重排要保证数据依赖关系
- 以及相应的逻辑正确性
- 对于寄存器的依赖检查比较容易做
- 对于内存的依赖检查比较难
对于课件上的例子，做重排的时候实际需要做出 0(R1) != -8(R1) != -16(R1)这样的假设
此外，一般不会一次性全部展开
1. 先执行$n % k $次循环（去掉余数）
2. 然后就进行展开后的 $n/k$次迭代
3. 对于较大的n，大部分时间花在step2上

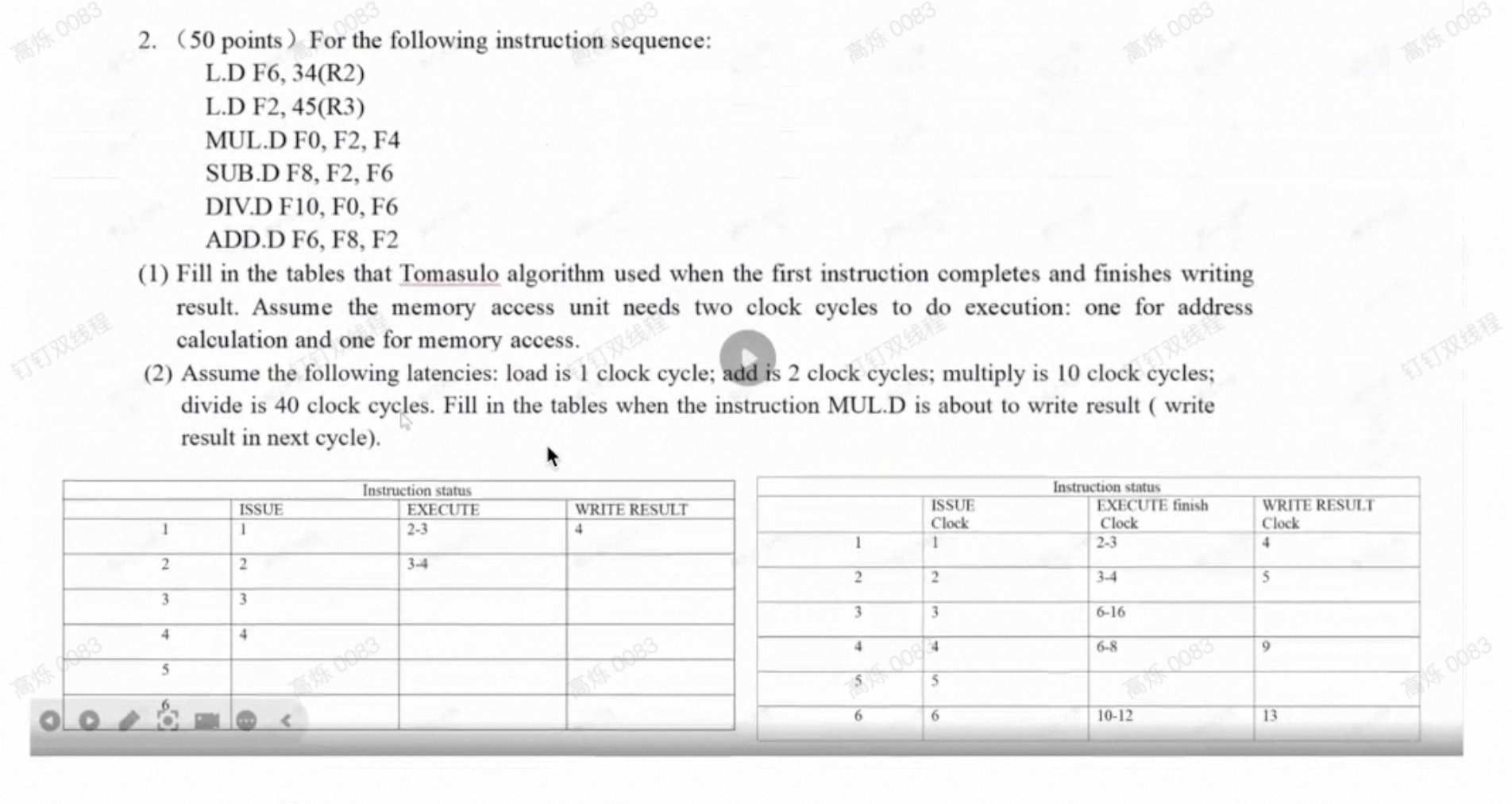

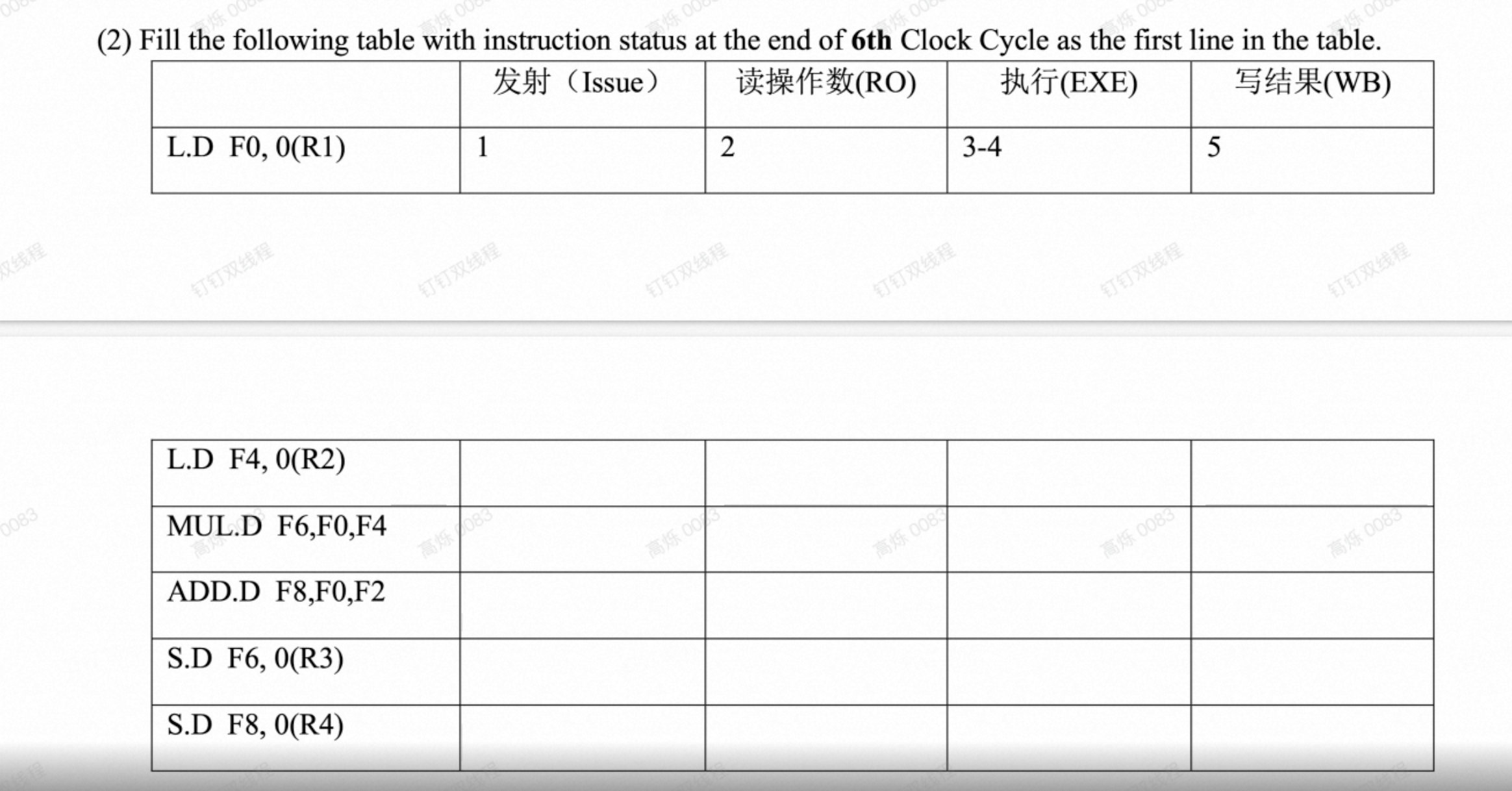

Practice

answer

静态（软件）分支预测¶

预测跳转或者不跳转
还可以根据条件跳转的方向来预测
- 例如对于 loop 类型的，一般是向后预测跳转
- 对于 if 类型的，一般是向前预测不跳转
根据前几次运行结果的profile来预测
