Processor

约 2124 个字 29 张图片 预计阅读时间 7 分钟

alt text

单周期处理器

Datapath

Overview

alt text

  • PC 寄存器存储当前运行到的指令的地址。PC 寄存器连到 Instruction memory 中，读出的结果就是当前要运行的指令。这个指令被 Control 解析产生相应的信号。
CPU在干什么

  1. Fetch

    • 从memory中读取指令

    • 调整PC指针

  2. 解码指令并读取operand

    • 我们根据三种register在指令中的位置来确定读取哪些register operands，虽然不一定要用但一定要读

  3. 进行控制

    • 控制ALU进行哪个操作

  4. 访问内存

    • 决定是读取还是写入内存

  5. 结果写入寄存器

    • R-type ALU结果写入rd；I-type MemoryData写入rd

  6. 调整PC指针到跳转处(branch target)

R型指令

alt text

  • (1) 处取出指令， [6:0] 被送到 Control 产生对应的控制信号，我们稍后可以看到； [19:15] , [24:20] ,[11:7] 分别对应 rs1 , rs2 , rd ，被连入 Registers 这个结构，对应地 Read data 1 和 Read data 2 两处的值即变为 rs1 , rs2 的值；

  • (2) 处 MUX 在 ALUSrc = 0 的信号作用下选择 Read data 2 作为 ALU 的输入与 Read data 1 进行运算，具体的运算由 ALU control 提供的信号指明。运算结果在 ALU result 中。

  • (3) 处 MUX 在 MemtoReg = 0 的信号作用下选择 ALU result 作为写回 Register 的值，连到 (4) 处；在 (5) 处 RegWrite = 1 信号控制下，该值写入到 rd 寄存器中。

I型指令

alt text

S型指令

alt text

跳转

alt text

alt text

Control

信号名称 置0时 置1时
RegWrite 不写入 写入WriteRegister
ALUScr Rs2 立即数
Branch(PCSrc) PC+4 跳转地址
Jump PC+4 跳转地址
MemRead 不读 结合address从memory中读取数据
MemWrite 不写 往address处写入Write data
MemtoReg(两位) 00:选择ALU的结果 01:选择memory data；10:选择PC+4

  • 7+4的控制信号组合

  • 我们发现只看opcode就可以决定7个控制信号，然后再去分析ALU的控制信号

  • 于是我们采用两层解码的方式来控制

Main Controller

alt text

  • 决定7个信号和ALUop的选择

ALU Controller

alt text

流水线处理器

五级流水线

  1. IF: Instruction Fetch

  2. ID: Instruction Decode and register read

  3. EX: Execute operation or calculate address

  4. MEM: Memory Access

  5. WB: Write Back to register

  • CPI趋近于1，每一个时钟周期都有一个WB完成

Hazards

Warning

  1. Structure Hazards：一个被请求的资源仍处于忙碌状态

  2. Data Hazards：一条指令的数据，依赖于上一条的结束

  3. Control Hazards：在跳转之前可能就取到了下一条指令

Sturcture Hazards

  • 问题：比如，前一个指令在 ID 阶段的时候，会使用到其在 IF 阶段读出的指令的内容；但与此同时后一个指令已经运行到 IF 阶段并读出了新的指令，那么前一个指令就没的用了！这个现象在很多地方普遍存在，包括 Control 信号的传递，因此我们实际上会在每两个 stage 之间用一些寄存器保存这些内容：

  • 解决方法：在两级之间添加了寄存器；IF/ID,ID/EX,EX/MEM,MEM/WB

alt text

  • 寄存器中的WB/M/EX（这些就是我们在中途会用到的ALUSrc,MemRW,Branch``MemtoReg,RegWrite等）一层一层往后传，直至只剩WB；

  • 同时注意在图下方，我们还要处理WB阶段写回数据，因此还要将WB中的内容往回送到WriteRegister中

alt text

Data Hazard

alt text

  • 问题：

    1. 在同一个时钟周期里，我既要把数据写回，也要读取新的寄存器值该怎么办呢？

    2. 我们在面对形如这样的指令时，流水线就会进入一个stall，因为形如第二句和第三句中的x2都依赖于第一句中的x2，那么它们必须等待第一句执行完毕

alt text

  • 解决方法：

    1. 我们把一个时钟周期对半砍成上升和下降沿，前面交给WB去写回，后半交给ID去读取

    2. 我们引入一个聪明的方法"Bypass/Forward"，通过旁路把前一条或者前两条指令中已经计算好的寄存器结果，提前通过旁路拉给需要的那个stage

最终方案

  • 第一步，划分开五级，中间加入寄存器；同时寄存器的数据要一步一步地往后传，（比如write register要一直传到WB这里才行）

  • 第二步，处理bypass时，有hazard的情况就四种：

    • ID/EX.rs1 == EX/MEM.rd && REX/MEM.RegWrite == 1 && rd != x0

    • ID/EX.rs2 == EX/MEM.rd && REX/MEM.RegWrite == 1 && rd != x0

    • ID/EX.rs1 == MEM/WB.rd && REX/MEM.RegWrite == 1 && rd != x0

    • ID/EX.rs2 == MEM/WB.rd && REX/MEM.RegWrite == 1 && rd != x0

  • 第三步，设定好control信号

alt text

特殊情况：Double Data Hazard

alt text

  • 一定要选择最新的来Forward

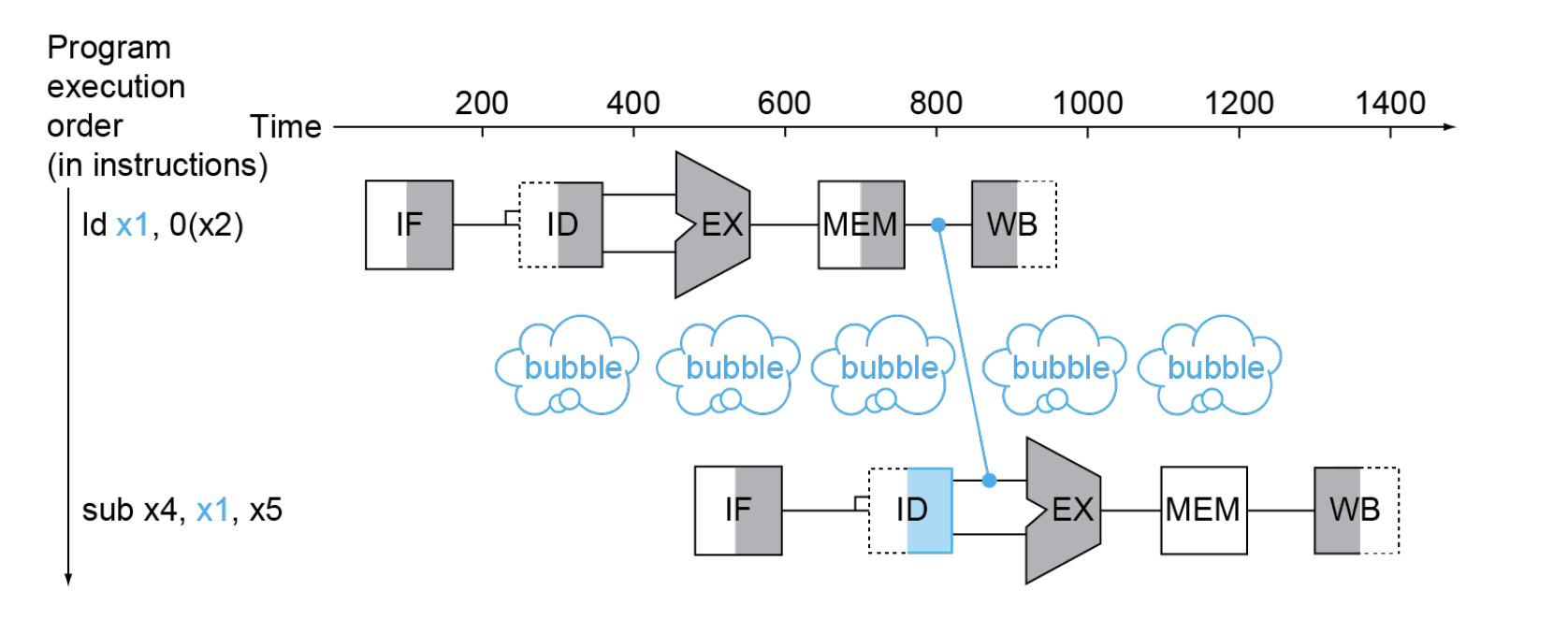

Load-Use Hazard

  • 仔细观察会发现，Load操作也会满足上述公式的这些条件，但是Load全程的register里其实并没有最终值，最终值来自WB时

  • 那么我们就必须让下一条指令stall，见"如何让流水线stall"

alt text

Forwarding公式

  • 以01的情况为例

alt text

  • 这个公式就是先判断，Forward是来自祖先辈的，同时判断Forward不会来自父辈（标蓝的部分）

如何让流水线Stall

  • 我们添加一个Hazard detection unit来判断是否发生了Load指令

  • 输入是IF/ID的rs1,rs2， ID/EX的rd,MemRead;

  • 输出是PC Write,IF/ID Write，和对contorl的一个MUX的选择信号

  • 强制让一会儿所有 ID/EX 中的控制信号置零，这样即使我stall的这条指令继续往下走，也是不会有任何改变（相当于变成了一条无效指令）

  • 让PC和IF/ID等待（通过使他们的write为0），防止stall的这条指令被覆盖了，同时我们不能继续往下读下一条指令

alt text

如何避免stall

Code Scheduling to Avoid Stalls

  • 编译器把代码之间重新排序，来避免一些stall

alt text

Control Hazard/Branch Hazard

  • 如果有beq指令，那么branch信号的产生在 MEM 这一阶段，但是这太晚了，会使得下面取的三条指令可能白执行了

alt text

  • 所以我们将branch信号的计算提前到ID/EX，这样只可能浪费一条指令（比如下图中的and x12,x2,x5）

alt text

  • 对于 branch 的进一步优化 -> 预测与缓存

  • 预测：我们设置一个dynamic prediction；一般是2-bit(两次的历史branch信号)，如果一直预测成功，就保持这种预测；如果连续两次预测失败，就修正预测结果

alt text

  • 缓存：添加一个cache来记录下最近使用过的target address

Interrupt and Exception

主要讨论

  • 异常（Exception）：undefined instruction

  • 中断（Interrupt）：Interruption by IO, System call

  • 问题：当异常发生的时候，CPU需要知道两件事

    1. 造成异常的原因

    2. 原来触发异常的位置

  • 解决方案（查询模式）：

    1. 将造成这次异常的原因存入CAUSE寄存器,64-bits

    2. 将原来PC的内容存入EPC这个寄存器内

    3. CPU跳到一个固定的handler位置，然后查CAUSE，最后再到处理这个exception的程序上去

  • 解决方法（向量模式）：

    1. 发现某个异常，就跳到对应的中断向量地址

    2. 然后于中断向量处再跳转

  • 为了处理中断，我们会引入很多新的寄存器

  • 然后这些寄存器的访问，只能通过csr指令

  • 中断向量（Interrupt Vector）是一个指针或地址，用于指向处理特定中断请求的中断服务程序（Interrupt Service Routine, ISR）。中断向量通常存储在一个称为中断向量表（Interrupt Vector Table, IVT）的特定内存区域中。每个中断向量对应一个特定的中断类型，当中断发生时，处理器会查找中断向量表以确定相应的中断服务程序的地址，并跳转到该地址执行中断处理。

alt text

alt text

  • 通过特殊的编码，我们往mcause寄存器里存放造成Exception/Interruption的原因

alt text

alt text

  • 异常处理的优先级: External > software > timer

  • 中断处理的过程：

    1. 停止当前的程序流，从mtvec定义的PC地址开始执行

    2. 更新异常原因：mcause

    3. 更新异常PC寄存器：mepc

    4. 更新状态寄存器：mstatus

    5. 更新异常值寄存器：mtcal

  • 退出异常的过程（MRET指令）：

    1. 程序流从mepc定义的pc地址开始执行

Exceptions in a Pipeline

  • 可以把中断视作另一种形式的 control hazard

  • 我们重点关注 EX stage就行了，因为previous的指令是无罪的，可以让它们执行完，然后flush掉这一条和后面已经开始执行的指令

Example

alt text alt text

alt text
